Šlaitinio stogo šiltinimas

Įrengiant šlaitinį stogą ar karkasinę sieną, dažnai naudojama tarp gegnių įspraudžiama vata. Tokioje konstrukcijoje būtina iš vidaus įrengti garus izoliuojantį sluoksnį. Panaudojus vientisą FF-PIR izoliacijos sluoksnį iš vidaus galima ne tik suformuoti sandarų ir patikimą garų barjerą, bet ir papildomai apšiltinti konstrukciją.

FF-PIR kaip garų barjero privalumai:

  • FF-PIR plokštėmis suformuojamas orui ir garams nepraladus barjeras.
  • Plona izoliacija.
  • Sandarus sujungimas.
  • Pagaminta Suomijoje.
Aprašymas

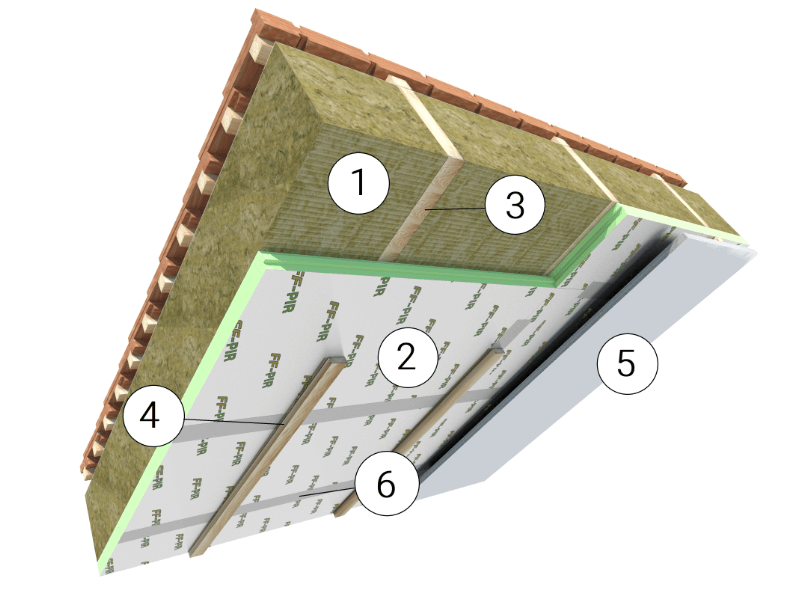

1 – Mineralinė vata 2 – FF-PIR ALK 3 – Gegnė 4 – Karkasas gipso kartonui 5 – Gipso kartono plokštė 6 – Lipni garo izoliacinė juosta

Šlaitinio stogo šiltinimas vata yra populiarus šilumos izoliavimo būdas, tačiau atsiradus A klasės namų reikalavimams, šiltinant šiuo būdu susiduriama su 2 iššūkiais: reikalingos daug aukštesnės gegnės minkštai vatai įsprausti, nes šilumos izoliacijos storis padidėja iki 400-600 mm ir iš vidaus reikia įrengti itin kruopštų ir sudėtingą garų izoliacinį barjerą iš plėvelių ar kitų medžiagų. Abi šias problemas galima išspręsti karkasinę konstrukciją su vata papildomai apšiltinant iš vidaus su itin sandariomis ir efektyviomis FF-PIR plokštėmis.

Visų pirma, FF-PIR plokštės turi aliuminio folijos sluoksnį, kuris užtikrina sandarumą ir garų barjerą. Antra, plokštės yra itin efektyvios (λD – 0,022 W/mK), todėl maksimaliai sumažinamas konstrukcijos storis. Negana to, jos pakankamai kietos, tad karkasą galima montuoti ant plokščių, prisukant jį prie gegnių apačios. Apačioje pritvirtinti tąšai tarnauja kaip karkasas, prie kurio galima tvirtinti bet kokias apdailines plokštes: gipso kartoną, dailylentes ar pan. Parinkus didesnį tąšų aukštį atsiranda vietos, jeigu reikia išvedžioti apšvietimo instaliaciją ar kitas komunikacijas. Taip pat, galima iš karto prie gegnių sukti FF-PIR GYL plokštes, kurios turi gamykliškai priklijuotą gipso kartono sluoksnį.

Apšiltinant tokiu būdu gegnių aukštis gali išlikti standartinis, o norint pasiekti reikiamą šiluminę varžą užtenka padidinti arba sumažinti FF-PIR plokščių storį.

Mineralinės vatos (tarp gegnių) storis, (mm) Deklaruojamas mineralinės vatos šilumos laidumo koef., (W/mK) Reikalingas PIR storis (mm), pasiekti šilumos perdavimo koeficientą U, (W/m2K):
0,16 0,15 0,14 0,13 0,12 0,11 0,10 0,09 0,08
C klasė B klasė A klasė A+ Klasė A++ Klasė
100 0,037 100 110 120 130 150 160 180 210 240
150 70 80 90 110 120 140 160 190 220
180 60 70 80 90 110 130 150 170 200
200 50 60 70 80 100 120 140 160 190
250 30 40 50 60 70 90 110 140 170
300 – – 20 40 50 70 90 110 150
U – profilio montavimo instrukcija

  • Sumontuojamos gegnės, įrengiamas difuzinis sluoksnis ir grebėstai. Tuomet galima uždengti stogo dangą.

  • Tarp gegnių įspraudžiama minkšta mineralinė vata, kad visiškai užpildytų esančią ertmę.

  • Skersai gegnių montuojamos FF-PIR plokštės, jas prisukant medvaržčiais didesne galvute.

  • Plokščių sujungimo vieta užpurškiama poliuretano klijais ar sandarinimo hermetiku, tuomet dedama kita plokštė. Pirmosios plokštės liežuvėlis ir antrosios plokštės išdroža yra sujungiama, taip patikimai užsandarinant siūlę.

  • Klijams išdžiūvus, visi sujungimai (su sienomis, langais, kaminu ar kitomis konstrukcijomis) tarp plokščių papildomai sandarinami garui nelaidžia juosta (gali būti aliuminio folijos juosta 50 mm pločio).

  • Ant FF-PIR plokščių montuojami mediniai ar metaliniai karkaso elementai. Jie tvirtinami kiaurai termoizoliacinį sluoksnį prisukant medvaržčiais į apatinę gegnių dalį ir taip prispaudžiant FF-PIR plokštes.

  • Išvedžiojami apšvietimo instaliacijos laidai ar kitos komunikacijos ir prie karkaso tvirtinama vidinė apdaila: gipso kartonas, dailylentės ar kitos plokštės.

  • Į surinktą ir sutvirtintą U profilį pilamas betonas. Pagrindo plokštę rekomenduojama sutvirtinti mediniais kuolais, kad betonuojant ji nejudėtų. Klojinio išramstymas kas 1 – 1,2 m. Papildomai reikia sutvirtinti kampus. Į klojinį betonas pilamas tolygiai; vaikšcioti klojinio viršumi nerekomenduojama (norint išvengti nereikalingų papildomų apkrovų).

01
08

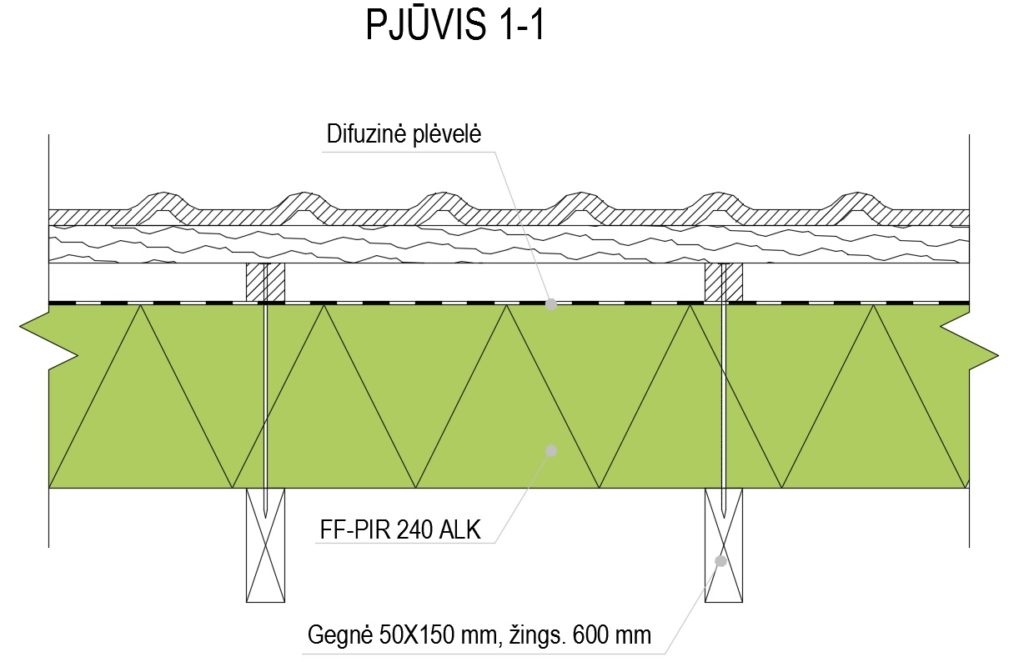

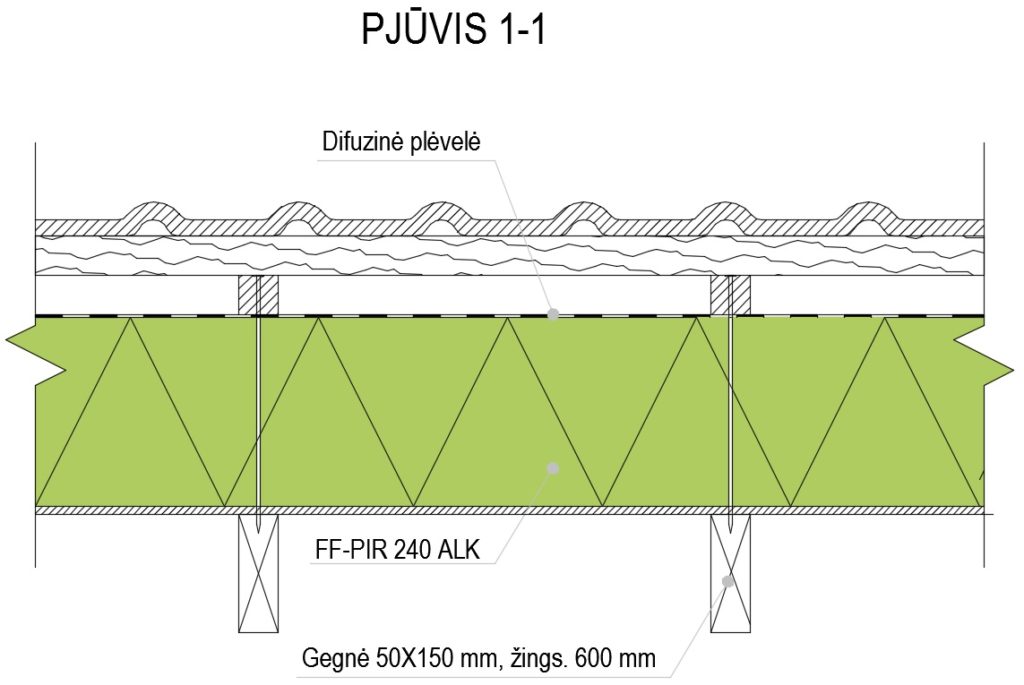

CAD brėžiniai
