U formos liktiniai klojiniai

Finnfoam U formos liktinių klojinių privalumai:

Vienu etapu įrengiama ir forma rostverkui išlieti, ir jo šilumos izoliacija.
Nereikia įrengti klojinių
Apšiltinamas polinis pamatas A, A+ ir A++ klasės namams.
Greita ir paprasta sumontuoti
Drėgmei ir šalčiui atspari konstrukcija.

Aprašymas

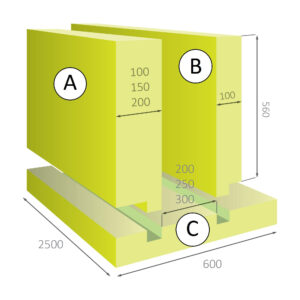

A – Finnfoam US-300/150 (100; 200) mm; B – Finnfoam US-300/100 (150; 250) mm; C – Finnfoam UB-300/100 mm; 1. Pamato rostverkas; 2. Pamato polius; 3. Pamato rostverko armatūra.

Įprastai įrengiant polinio pamato rostverką reikia montuoti klojinius, todėl atsiranda papildomos išlaidos nuomai ir darbui. Be to, įrengus rostverką, jį tenka apšiltinti, todėl dažnai tai užtrunka ilgiau nei planuota. Finnfoam siūlo paprastą sprendimą polinių pamatų rostverko įrengimui – U formos klojinius iš ekstrudinio polistireninio putplasčio (XPS). Naudojant šį sprendimą, iš specialiai išfrezuotų Finnfoam F-300 plokščių, suformuojami liktiniai klojiniai. Tokiu būdu vienu įrengimo etapu atliekamos dvi darbo fazės: suformuojamas klojinys rostverko išliejimui ir pamatai apšiltinami iš trijų pusių. Darbas atliekamas daug greičiau ir nereikia nuomotis bei įrenginėti klojinių.

U sistemą sudaro :

(A) išorinės pamato plokštės US-300/100 mm, US-300/150 mm, US-300/200 mm arba US-300/250 mm; (B) šoninės plokštės US-300/100 mm arba US-300/150; (C) apatinė plokštė UB-300/100-20 (25; 30) mm; kampiniai elementai U##20, U##25 arba U##30; VK vidinio tvirtinimo vamzdeliai; U-FIX ilgasriegis su veržlėmis.

Maksimalus įrengiamo rostverko aukštis – 56 cm. Finnfoam plokštės neįgeria drėgmės, todėl šiam sprendimui nereikalinga hidroizoliacija ir papildomos membranos.

U formos liktiniu klojiniu sistema sudaro:

	Pavadinimas	Matmenys	Vnt./pak.
A	US-300/100	100x600x2500 mm	3 vnt./pak.
	US-300/150	150x600x2500 mm	2 vnt./pak.
	US-300/200	200x600x2500 mm	2 vnt./pak.
	US-300/250	250x600x2500 mm	2 vnt./pak.
B	US-300/100	100x600x2500 mm	3 vnt./pak.
B	US-300/150	150x600x2500 mm	2 vnt./pak.
C	UB-300/100-20	100x600x2500 mm	3 vnt./pak.
	UB-300/100-25	100x600x2500 mm	3 vnt./pak.
	UB-300/100-30	100x600x2500 mm	3 vnt./pak.
	U##20	100x600x2500 mm
	U##25	100x600x2500 mm
	U##30	100x600x2500 mm

Pavadinimas	Ilgis	Vnt./pak.
VK-20	200 mm	20
VK-25	250 mm	20
VK-30	300 mm	20
U-FIX	0-750 mm	20

Preliminarios kainos:

A + B+ C, mm	Kaina EUR/m’ be PVM
100 + 100 + 100	22,50 eur/m’ + PVM
150 + 100 + 100	26,25 eur/m’ + PVM
200 + 100 + 100	30,00 eur/m’ + PVM
250 + 100 + 100	32,25 eur/m’ + PVM
200 + 150 + 100	33,75 eur/m’ + PVM
Kaina už bėginį metrą (m’) galutinio gaminio (A + B + C) priklausomai nuo storio.

U-FIX – ilgasriegio ir veržlių komplektas šoninių plokščių sutvirtinimui tarpusavyje.

VK20 (25, 30) – vamzdeliai su atraminiais kūgiais, praverti ilgasriegiui.

Montavimas

Šiltinimo eiga:

Šiltinimas pradedamas nuo kampo. Prieš pirmos plokštės montavimą, vertikalioje kampinėje sandūroje užpurškiama siaura sandarinimo putų juosta. Plokštės yra glaudžiamos prie sienos ir 15 mm atstumu nuo krašto tvirtinamos medvaržčiais (300 mm atstumu vienas nuo kito). Į susidariusią liežuvėlio-griovelio sandūrą užpurškiamos sandarinimo putos. Tarp izoliacinių plokščių ir grindų bei lubų paliekamas apie 1 cm tarpas, į kurį lengva įpurkšti sandarinimo putų ir užsandarinti viršutinius bei apatinius sujungimus.

Kadangi FF-PIR plokščių aliuminio folijos sluoksnis veikia kaip garų barjeras, papildomos garo plėvelės naudoti nereikia. Kampuose plokštės montuojamos užleidžiant vieną plokštę ant kitos, sandūra užpurškiama sandarinimo putomis. Seną elektros instaliaciją galima palikti, paaukštinus elektros lizdus, o atsiradusias kiaurymes užsandarinti. Po plokščių montavimo atsiradęs išdžiūvusių sandarinimo putų perteklius nupjaunamas, o plokščių sandūros užglaistomos gipso kartono plokščių apdailai skirtu glaistu. FF-PIR 30/40/70 GYL plokštės yra paruoštos dažymui, tapetų klijavimui, ant jų galima klijuoti plyteles taip, kaip nurodo gipso kartono plokščių gamintojai.

Plokštes nesudėtinga montuoti, jas galima naudoti įvairių konstrukcijų sienoms (mūro, betono, medžio ir kt.) izoliuoti. FF-PIR 30/40/70 GYL plokštes galima montuoti tiesiai ant sveikos sienos. Jei šiltinama siena turi garų izoliaciją, ją reikia subadyti (apie 10 skylių kvadratiniame metre) tam, kad konstrukcijoje neliktų ertmių tarp dviejų garo izoliacijos sluoksnių.

CAD brėžiniai

Rekomenduojami produktai

Pamatų izoliacija ir apšiltinimas

Finnfoam F-300

Liktiniai klojiniai

Polinio pamato šiltinimas U sistema

U – profilio montavimo instrukcija

Nužymejus pastato ašis, įrengiami gręžtiniai poliai.
Paruošus pagrindą po numatomu rostverku, pradėti Finnfoam U profilio montavimą reiktų nuo kampo. Patogiausia naudoti U profilio kampinius elementus: U##20, U##25 ar U##30. Šį kampinį elementą reikia pjauti per pusę, nes jame yra dvi dalys dviems kampams. Parodytoje vietoje reikia išpjauti skylę poliaus armatūrai prakišti.
Toliau klojamos pagrindo plokštės UB300/100, reikiamose vietose padarant skyles polių armatūrai.
Pagal statybinius brežinius suomontuojama reikiama armatūra ir ji surišama su esama polių armatūra.
Pradedant nuo kampo montuojamos šoninės plokštės US300.
Šonines plokštes reiktų perstumti taip, kad jų vertikalios siūlės nesutaptų su pagrindo plokščių horizontaliomis siūlėmis. Visos plokštės tarpusavyje klijuojamos klijuojančiom putom (poliuretaniniais klijais).
Sumontavus šonines plokštes, jas reikia sutvirtinti tarpusavyje (žr. 7 pav.).

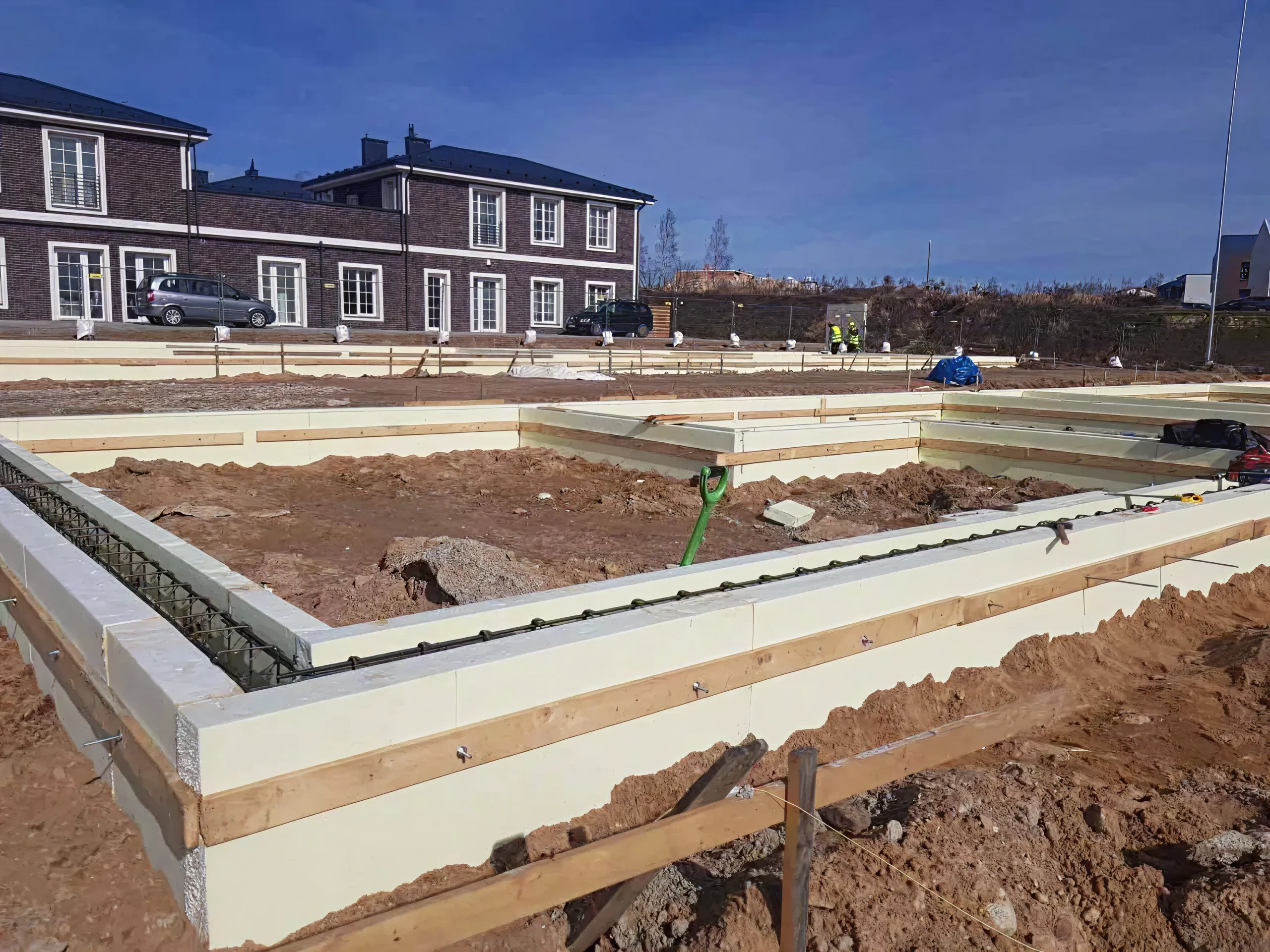

Šoninės plokštės US įstatytos į pagrindo plokštę UB yra sutvirtinamos tarpusavyje ilgasriegiu Ufix, kuris yra perveriamas per tarp šoninių plokščių įstatytą vamzdelį su atraminiais kūgiais VKK. Vamzdelio ilgis parenkamas priklausomai nuo rostverko betoninės dalies pločio. Vamzdeliai montuojami ne rečiau kaip 0,6 m. Iš išorės US plokštės dar tvirtinamos per lentą (25×100 mm), kuri yra tvirtinama apie 10-15 cm žemiau rostverko viršaus, kaip parodyta 7 pav.
Į surinktą ir sutvirtintą U profilį pilamas betonas. Pagrindo plokštę rekomenduojama sutvirtinti mediniais kuolais, kad betonuojant ji nejudėtų. Klojinio išramstymas kas 1 – 1,2 m. Papildomai reikia sutvirtinti kampus. Į klojinį betonas pilamas tolygiai; vaikšcioti klojinio viršumi nerekomenduojama (norint išvengti nereikalingų papildomų apkrovų).

Aprašymas

A – Finnfoam US-300/150 (100; 200) mm; B – Finnfoam US-300/100 (150; 250) mm; C – Finnfoam UB-300/100 mm; 1. Pamato rostverkas; 2. Pamato polius; 3. Pamato rostverko armatūra.

U sistemą sudaro: (A) išorinės pamato plokštės US-300/100 mm, US-300/150 mm, US-300/200 mm arba US-300/250 mm; (B) šoninės plokštės US-300/100 mm arba US-300/150; (C) apatinė plokštė UB-300/100-20 (25; 30) mm; kampiniai elementai U##20, U##25 arba U##30; VK vidinio tvirtinimo vamzdeliai; U-FIX ilgasriegis su veržlėmis.

Maksimalus įrengiamo rostverko aukštis – 56 cm. Finnfoam plokštės neįgeria drėgmės, todėl šiam sprendimui

nereikalinga hidroizoliacija ir papildomos membranos.

U formos liktinių klojinių sistemą sudaro:

	Pavadinimas	Matmenys	Vnt./pak.
A	US-300/100	100x600x2500 mm	3 vnt./pak.
	US-300/150	150x600x2500 mm	2 vnt./pak.
	US-300/200	200x600x2500 mm	2 vnt./pak.
	US-300/250	250x600x2500 mm	2 vnt./pak.
B	US-300/100	100x600x2500 mm	3 vnt./pak.
B	US-300/150	150x600x2500 mm	2 vnt./pak.
C	UB-300/100-20	100x600x2500 mm	3 vnt./pak.
	UB-300/100-25	100x600x2500 mm	3 vnt./pak.
	UB-300/100-30	100x600x2500 mm	3 vnt./pak.
	U##20	100x600x2500 mm
	U##25	100x600x2500 mm
	U##30	100x600x2500 mm

Pavadinimas	Ilgis	Vnt./pak.
VK-20	200 mm	20
VK-25	250 mm	20
VK-30	300 mm	20
U-FIX	0-750 mm	20

U-FIX – ilgasriegio ir veržlių komplektas šoninių plokščių sutvirtinimui tarpusavyje.

VK20 (25, 30) – vamzdeliai su atraminiais kūgiais, praverti ilgasriegiui.

Preliminarios kainos:

A + B+ C, mm	Kaina EUR/m’ be PVM
100 + 100 + 100	22,50 eur/m’ + PVM
150 + 100 + 100	26,25 eur/m’ + PVM
200 + 100 + 100	30,00 eur/m’ + PVM
250 + 100 + 100	32,25 eur/m’ + PVM
200 + 150 + 100	33,75 eur/m’ + PVM
Kaina už bėginį metrą (m’) galutinio gaminio (A + B + C) priklausomai nuo storio.

Dabar įrengti Finnfoam U profilį dar patogiau! Pristatome U profilio kampinius elementus: U##20, U##25 ir U##30.

Plokštėje padaryta įpjova, per kurią ji yra perlaužiama į dvi lygias dalis, todėl gaunami net du kampiniai elementai. Kampinių elementų pagalba paprasta sujungti U profilio kampus, taip pat juos galima naudoti vidiniams sujungimams.

Polinio pamato šiltinimas U sistema

U - profilio montavimo instrukcija

Nužymejus pastato ašis, įrengiami gręžtiniai poliai.
Paruošus pagrindą po numatomu rostverku, pradėti Finnfoam U profilio montavimą reiktų nuo kampo. Patogiausia naudoti U profilio kampinius elementus: U##20, U##25 ar U##30. Šį kampinį elementą reikia pjauti per pusę, nes jame yra dvi dalys dviems kampams. Parodytoje vietoje reikia išpjauti skylę poliaus armatūrai prakišti.
Toliau klojamos pagrindo plokštės UB300/100, reikiamose vietose padarant skyles polių armatūrai.
Pagal statybinius brežinius suomontuojama reikiama armatūra ir ji surišama su esama polių armatūra.
Pradedant nuo kampo montuojamos šoninės plokštės US300.
Šonines plokštes reiktų perstumti taip, kad jų vertikalios siūlės nesutaptų su pagrindo plokščių horizontaliomis siūlėmis. Visos plokštės tarpusavyje klijuojamos klijuojančiom putom (poliuretaniniais klijais).
Sumontavus šonines plokštes, jas reikia sutvirtinti tarpusavyje (žr. 7 pav.).
Šoninės plokštės US įstatytos į pagrindo plokštę UB yra sutvirtinamos tarpusavyje ilgasriegiu Ufix, kuris yra perveriamas per tarp šoninių plokščių įstatytą vamzdelį su atraminiais kūgiais VKK. Vamzdelio ilgis parenkamas priklausomai nuo rostverko betoninės dalies pločio. Vamzdeliai montuojami ne rečiau kaip 0,6 m. Iš išorės US plokštės dar tvirtinamos per lentą (25×100 mm), kuri yra tvirtinama apie 10-15 cm žemiau rostverko viršaus, kaip parodyta 7 pav.
Į surinktą ir sutvirtintą U profilį pilamas betonas. Pagrindo plokštę rekomenduojama sutvirtinti mediniais kuolais, kad betonuojant ji nejudėtų. Klojinio išramstymas kas 1 – 1,2 m. Papildomai reikia sutvirtinti kampus. Į klojinį betonas pilamas tolygiai; vaikšcioti klojinio viršumi nerekomenduojama (norint išvengti nereikalingų papildomų apkrovų).
